一、系統概覽
大壩監控系統是一個龐大的系統工程，并且具有涉及信息量大、覆蓋的知識面廣等特點。眾所周知，大壩監測儀器是人們了解大壩運行狀態的耳目，它要能夠在惡劣環境下長期穩定的檢測出大壩微小的物理量變化。近年來，隨著大型水壩建筑的增多和高科技的應用，大壩監測正向一體化、自動化、數字化、智能化的方向發展。
目的：實時采集監測信息并傳輸?shù)酱髩伪O(jiān)測中心進行分析、處理為目的，將現代化工業自動化控制、現代通信技術、計算機網絡技術、數據庫技術、地理信息技術和信息分析預測技術與大壩監測業務需求緊密結合，建成一個自動化程度高的大壩監測系統，達到監測數據采集自動化、傳輸網絡化、處理標準化、分析科學化，提高水情信息采集、傳輸、處理、分析、預報的準確性，更好地為各級大壩管理部門的決策和指揮搶險救災提供科學依據。
二 、設計總則
1. 實用性 2. 準確性 3. 開放性

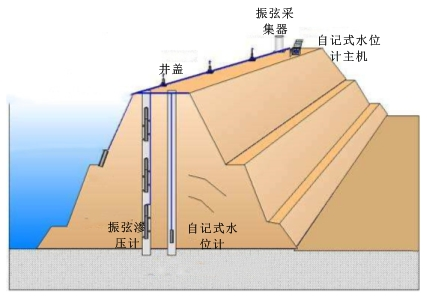

系統安裝示意圖

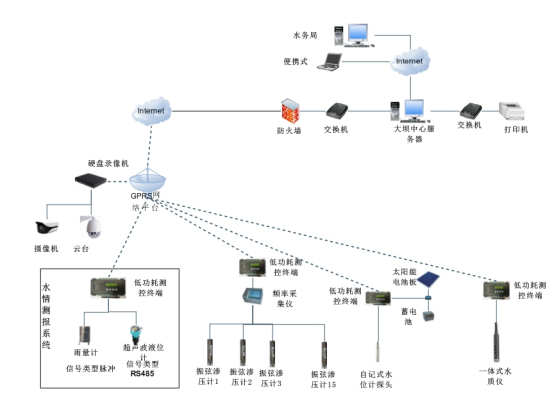

系統拓撲圖
系統組成
本系統由監控中心、通信平臺、監測終端設備、計量測量設備組成。
監控中心：硬件主要由服務器、打印機。
軟件系統：數據庫軟件SQL Server 2008R2
大壩遠程監控管理系統。
通信平臺：中國移動公司GPRS網絡、中心有固定IP的公網專線、視頻及數據網絡。
傳感器：振弦式孔隙水滲壓計、自記水位計、多參數水質儀
采集傳輸設備：低功耗測控終端、頻率數據采集儀、自己水位計主機。
視頻設備：硬盤錄像機、球機、槍型攝像機。
三、大壩遠程監控管理系統軟件結構
1. 數據通訊層2. 應用層3.視頻接口層
大壩遠程監控管理系統軟件介紹

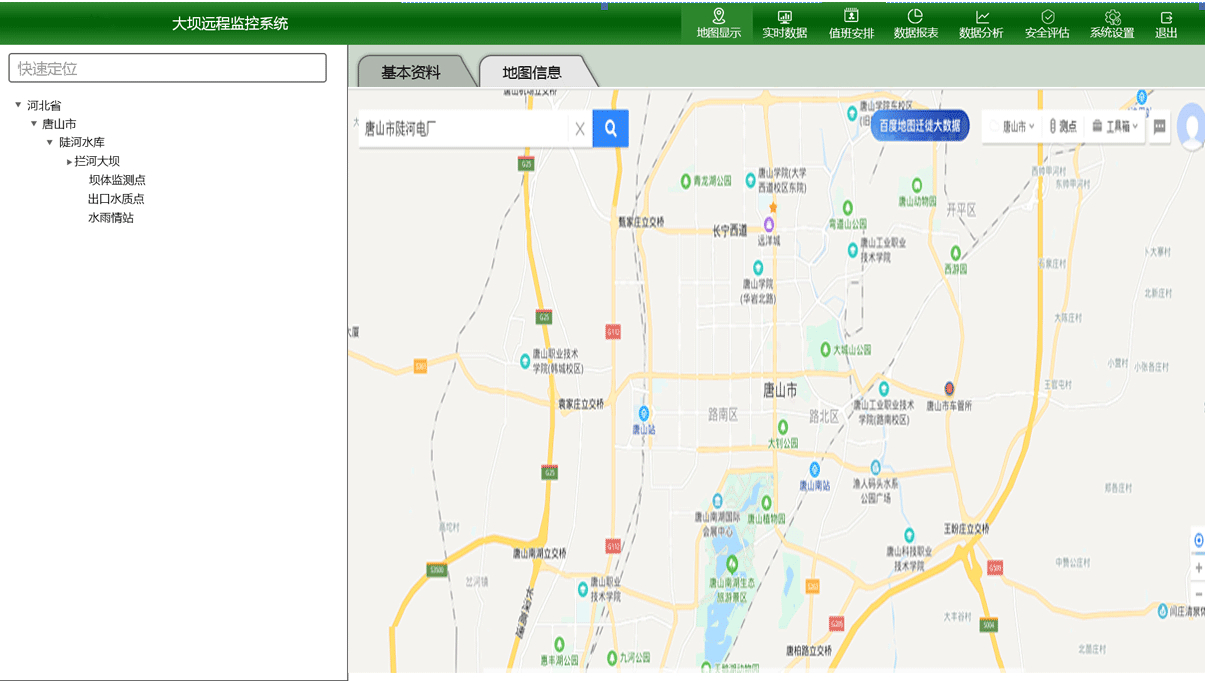

1.地圖顯示

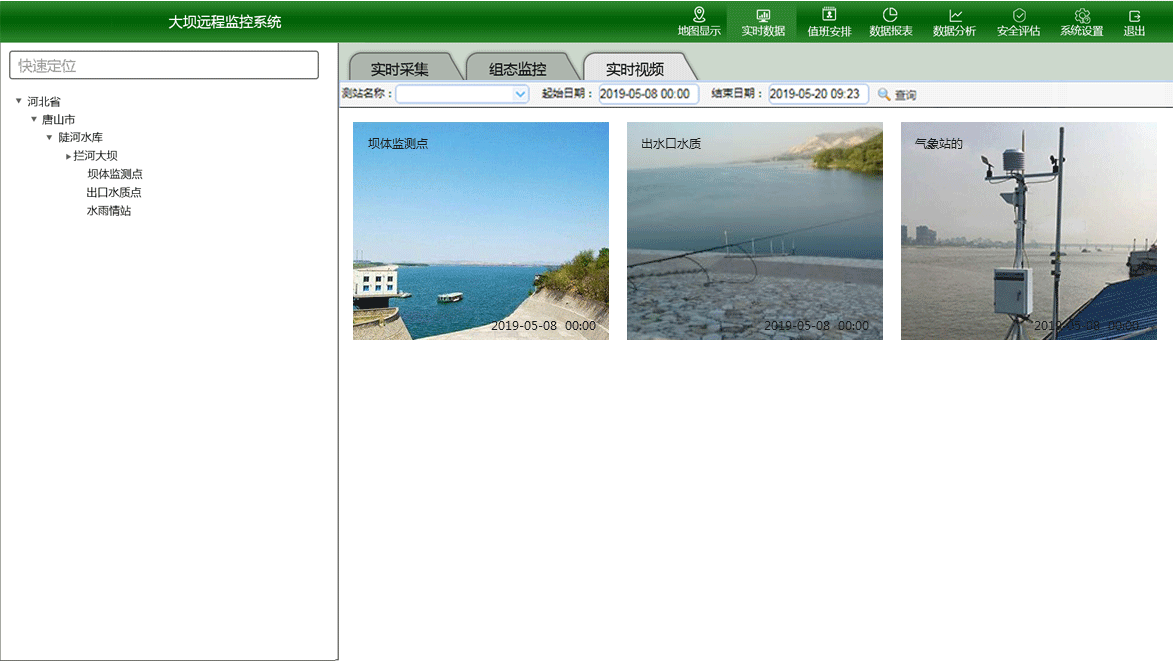

2.實時數據

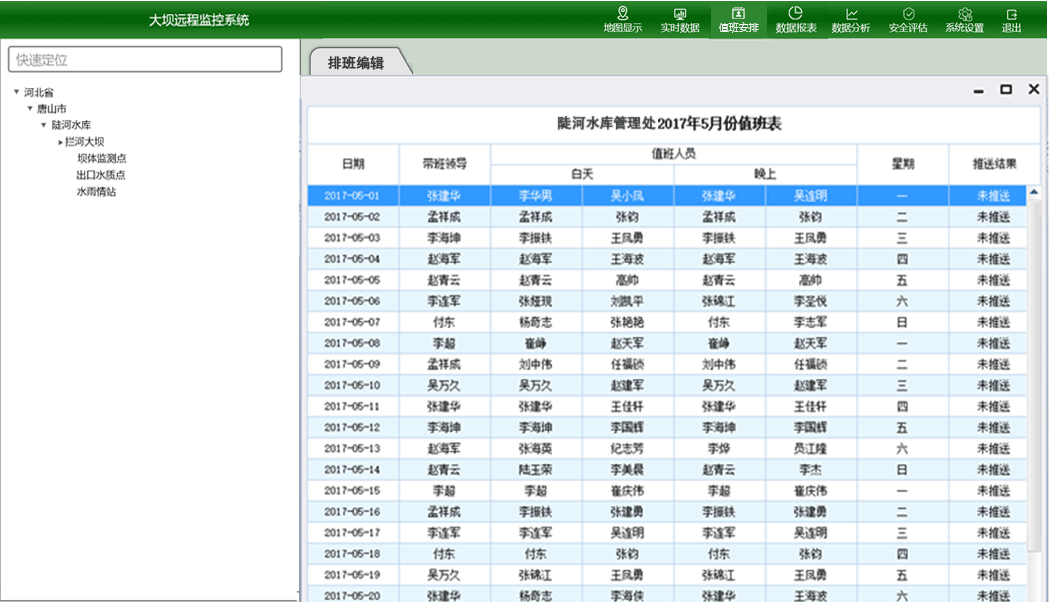

3.值班安排

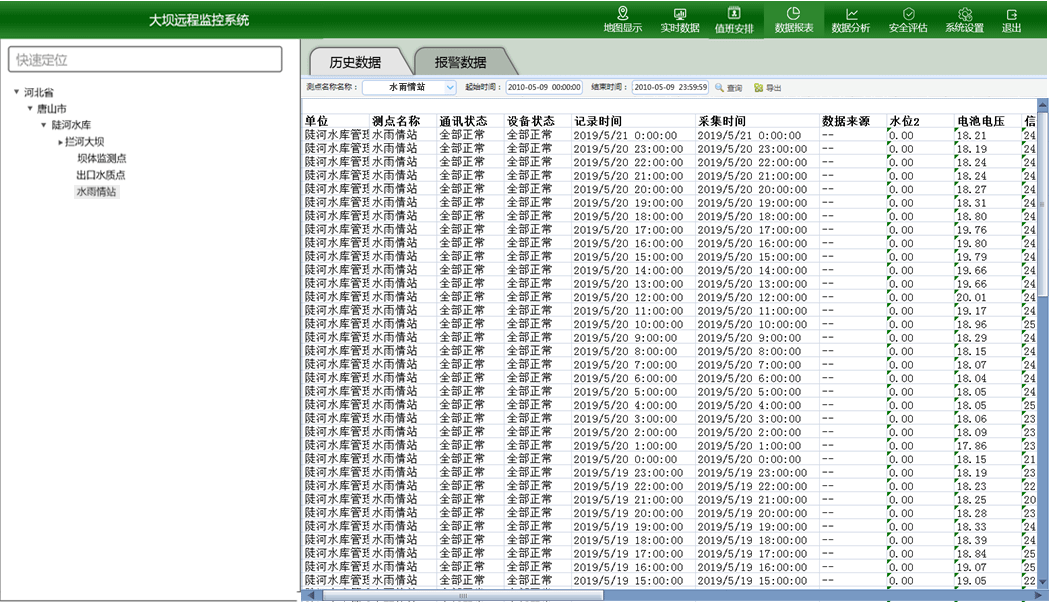

4.數據報表
